泵车臂架油缸,是如何进行工作的?

作者: 编辑: 来源: 发布日期: 2021.07.05
信息摘要:

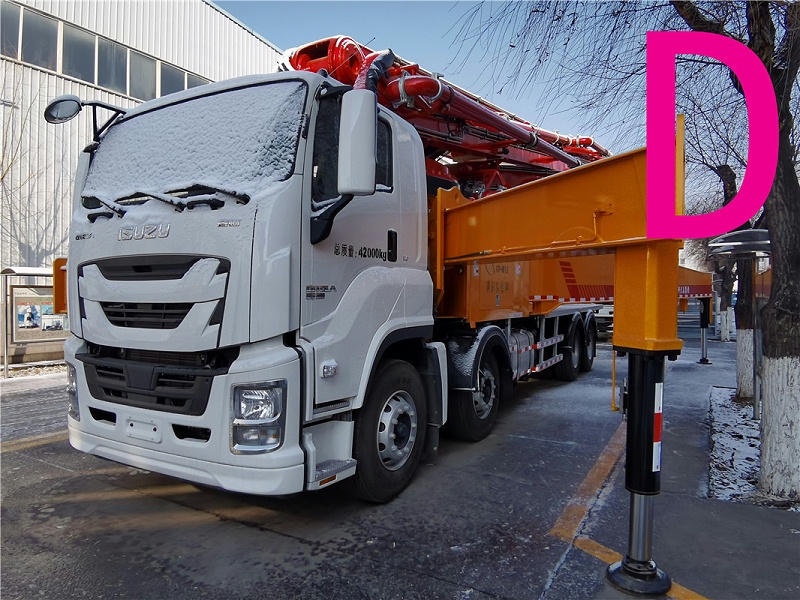

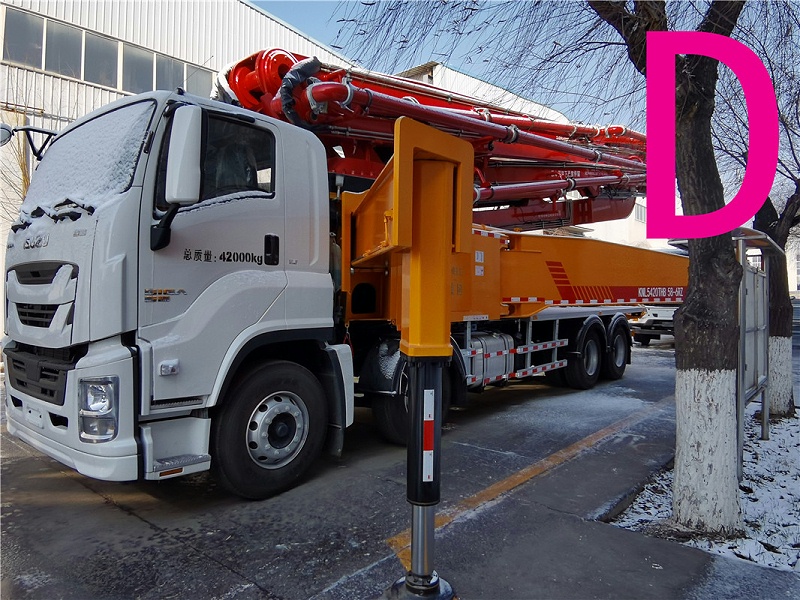

混凝土泵车。

混凝土泵车最重要的结构件当然是它的臂架,臂架支撑起整台车的布料泵管,并且通过多节臂的设计,让混凝土浇筑更加灵活、方便。要驱动臂架动作,需要依靠臂架油缸的运动,每一届臂架就好比是人身体的关节,而要让关节和关节之间做出相应的动作,则需要依靠人身体上的肌肉,臂架油缸就是泵车的“肌肉”。

随着泵车臂架越来越长,臂架油缸所需承受的压力越来越大,作为臂架液压系统的核心部件——泵车臂架油缸,它是如何工作,才能承受住如此大的压力的。今天我们就来聊一聊这个问题。


青岛混凝土泵车价格 (32)

泵车的压力油来自一台斜轴式轴向定量泵,通过臂架多路阀实现对臂架油缸的控制和电控速度调节,让臂架能够按照操作员发出的操作指令工作,实现对臂架精准操控。泵车臂架油缸能承受的最大力和油缸大小,也就是油缸的缸径杆径有关系,还有就是和油缸额定压力,设定的溢流压力有关。

同时,臂架油缸通过平衡阀来实现其稳定的工作性能,平衡阀是一种可调节阀允许液流单向流动,反向开启则必须通过一个先导压力控制实现,阀的开口大小与先导压力成正比例,阀组包括一个单向阀,允许液流单向流动,溢流阀先导活塞由先导压力控制,降低溢流阀设定压力来控制反向液流。平衡阀即便是在多路阀供油中断,或者是油缸油管断裂的情况下,依然能够保持臂架油缸独立的工作,这就是臂架油缸能够承受住很大压力的关键之所在。


青岛混凝土泵车价格 (33)
